Jak funguje lití do písku? Vysvětlení procesu a částí

Odlévání do písku funguje tak, že se kolem vzoru požadovaného dílu nabalí směs písku, vzor se odstraní a vznikne dutina, do této dutiny se nalije roztavený kov a jakmile kov ztuhne, písková forma se odlomí. Je to nejstarší a nejrozšířenější proces odlévání kovů na světě, který tvoří zhruba 70 % všech celosvětově vyrobených kovových odlitků podle hmotnosti. Odléváním do písku lze vyrábět díly o hmotnosti od několika gramů do více než 100 tun, téměř v jakémkoli kovu, s minimálními náklady na nástroje ve srovnání s jinými metodami odlévání. Kompromisem je rozměrová tolerance a povrchová úprava – pískové odlitky obvykle dosahují tolerancí ±0,03 až ±0,06 palce na palec a hodnoty drsnosti povrchu 250–500 Ra (µin), což je hrubší než tlakové lití nebo vytavitelné lití, ale zcela postačující pro širokou škálu konstrukčních a mechanických aplikací.

Proces lití do písku: Krok za krokem

Odlévání do písku se řídí opakovatelnou posloupností kroků, které přeměňují surový písek a roztavený kov na hotový díl. Každý krok má specifické technické požadavky, které určují kvalitu finálního odlitku.

1. Tvorba vzorů: Vzor – přesná replika požadovaného dílu, typicky předimenzovaný s přídavkem smrštění 1–2,5 % v závislosti na kovu – je vyroben ze dřeva, plastu, hliníku nebo uretanové pěny. Vzor zahrnuje úhly úkosu (obvykle 1–3 stupně na stranu), které umožňují čisté odstranění z písku bez narušení stěn dutiny formy.
2. Příprava formy: Vzor je umístěn ve dvoudílné krabici, která se nazývá baňka (nahoře vrchní část, spodní část). Písek je pevně zabalen kolem vzoru v každé polovině. Pro lití do zeleného písku – nejběžnější metoda – tvoří pískovou směs 85–95 % křemičitého písku, 4–10 % bentonitového jílu jako pojiva a 2–5 % vody. Hlína a voda vytvářejí plasticitu, která drží tvar formy, když je vzor stažen.
3. Odstranění vzoru: Poloviny baňky se pečlivě oddělí a vzor se vytáhne, přičemž zanechá přesný negativní dojem geometrie součásti v písku. Dělicí hmota nanesená na vzor před pěchováním zabraňuje přilnavosti písku během odstraňování.
4. Nastavení jádra (je-li požadováno): U dílů s vnitřními dutinami – jako jsou duté trubky, porty motoru nebo díry s jádrem – se do dutiny formy před uzavřením umístí předem vytvarovaná písková jádra. Jádra jsou vyrobena odděleně z chemicky vázaného písku (proces bez vypalování, skořápky nebo studeného boxu) a podpořena otisky jádra – výstupky na vzoru, které vytvářejí vybrání ve stěně formy, kde spočívají konce jádra.
5. Vytvoření vtokového systému: Kanály vyřezané nebo vytvarované do písku – nazývané vtokový systém – vedou roztavený kov z licí misky přes vtokový kanál (vertikální kanál), podél žlabů (horizontální kanály) a do dutiny formy přes vtoky. Stoupačky (zásobníky extra kovu) jsou také umístěny v tlustých částech, aby přiváděly roztavený kov do součásti, protože se smršťuje během tuhnutí, čímž se zabrání pórovitosti smršťování.
6. Sestavení a lití formy: Vršek a spodek jsou znovu sestaveny a upnuty nebo zatíženy, aby se zabránilo hydrostatickému tlaku roztaveného kovu nadzvednout vršek během lití. Kov se nalévá při správné teplotě — typicky 1 250–1 500 °C pro litinu a 650–750 °C pro slitiny hliníku — plynule a nepřetržitě, aby se zabránilo turbulencím, které mohou zachytit plyn nebo erodovat stěny formy.
7. Chlazení a tuhnutí: Naplněná forma je ponechána v klidu, zatímco kov chladne. Doba chlazení se pohybuje od minut u malých hliníkových dílů až po mnoho hodin u velkých železných nebo ocelových odlitků. Předčasné narušení způsobuje horké trhliny, deformace nebo neúplné ztuhnutí.
8. Shakeout: Po dostatečném ochlazení se písková forma rozbije – mechanicky vibruje na vyklepávacím sítu – aby se uvolnil odlitek. Písek se shromažďuje, upravuje přidáním čerstvé hlíny a vody a recykluje se zpět do výroby. Ve velkoobjemových slévárnách se 90–95 % zeleného písku regeneruje a znovu používá.
9. Čištění a konečná úprava: Surový odlitek se očistí otryskáváním nebo omíláním, aby se odstranil ulpívající písek, poté se vtokový systém (vtok, vtoky, nálitky) odřízne a vybrousí. Konečné kroky mohou zahrnovat tepelné zpracování, obrábění na toleranci a povrchovou úpravu v závislosti na aplikaci.

Klíčové díly odlévání do písku a jejich funkce

Pochopení jednotlivých součástí nastavení pískového lití objasňuje, jak proces řídí tok kovu, distribuci tepla a kvalitu finálního dílu. Každý pískový odlitek slouží ke specifickému technickému účelu.

Typy procesů lití do písku

Pojem "odlévání do písku" zahrnuje několik různých variant procesu, z nichž každá je vhodná pro různé objemy výroby, složitost dílů a požadavky na přesnost. Výběr správného typu procesu je stejně důležitý jako samotný návrh odlitku.

Odlévání do zeleného písku

Nejběžnější a nejlevnější metoda lití do písku. „Zelená“ se nevztahuje na barvu, ale na obsah vlhkosti písku – obvykle 2–5 % vody aktivuje pojivo bentonitového jílu. Odlévání do zeleného písku je výchozí proces pro velkoobjemovou výrobu šedé a tvárné litiny , s mnoha automobilovými slévárnami provozujícími plně automatizované linky na zelený písek produkující tisíce odlitků denně. Písek je po vytřepání ihned recyklovatelný. Omezení zahrnují nižší rozměrovou přesnost než u procesů chemického spojování a potenciální výskyt defektů plynů souvisejících s vlhkostí, pokud vlhkost formy není kontrolována.

Bezpečné lití do písku (vzduchové).

Písek se smíchá s dvousložkovým chemickým pojivem (jako je furanová pryskyřice nebo fenolický uretan), které se vytvrzuje při pokojové teplotě chemickou reakcí spíše než teplem nebo vlhkostí. Nepečící formy jsou tvrdší a rozměrově stabilnější než formy ze zeleného písku, poddajné tolerance přibližně o 25–50 % těsnější než u zeleného písku . Tento proces je upřednostňován pro velké, složité díly – tělesa průmyslových čerpadel, velká tělesa ventilů a součásti obráběcích strojů – kde rozměrová přesnost ospravedlňuje vyšší náklady na pojivo a delší dobu přípravy formy.

Lisování skořepin (proces croningu)

Jemný křemičitý písek potažený termosetovou fenolovou pryskyřicí se nakape nebo nafoukne na zahřátý kovový vzor (175–370 °C) a vytvoří tenkou skořápku o tloušťce 10–20 mm, která vytvrzuje za 10–30 sekund. Dvě poloviny skořepiny jsou spojeny lepidlem, aby vytvořily kompletní formu. Lisování skořepin poskytuje povrchovou úpravu 125–250 Ra (µin) a rozměrové tolerance ±0,010 palce – výrazně lepší než zelený písek. Běžně se používá pro automobilové vačkové hřídele, klikové hřídele, ojnice a další středněobjemové přesné díly.

Odlévání ztracené pěny (úplný proces formy)

Vzor pěny z expandovaného polystyrenu (EPS) — identický s finální částí — je pohřben ve volném, nespojeném suchém písku. Když se nalije roztavený kov, odpaří pěnu a získá svůj přesný tvar. Není potřeba žádné odstraňování formy a složité geometrie s vnitřními prvky, které by vyžadovaly více jader při konvenčním lití do písku, lze vyrobit jako jediný pěnový vzor. Odlitek ze ztracené pěny se široce používá pro hliníkové hlavy válců, sací potrubí a složité železné bloky motorů — General Motors pomocí tohoto procesu vyrobila více než 15 milionů hlav válců.

Vakuové lití (V-proces).

Suchý, nespojený písek je držen na místě proti tenké plastové fólii přehozené přes vzor podtlakem spíše než chemickým pojivem. Po nalití a ztuhnutí se vakuum uvolní a písek volně odtéká – není nutné vytřásání. Odlévání V-processem dosahuje povrchových úprav 150–300 Ra a vynikající opakovatelnosti rozměrů s další výhodou, že během lití neprodukuje téměř žádné odpadní plyny, což z něj činí jednu z ekologicky nejčistších metod lití do písku.

Materiály, které mohou být lité do písku

Jednou z nejvýznamnějších výhod lití do písku oproti konkurenčním procesům je jeho materiálová univerzálnost. Odlévání do písku je kompatibilní prakticky s každým odlévatelným kovem a slitinou , včetně těch s vysokými body tání, které by zničily trvalé kovové formy.

Běžné vady lití do písku a jak jim předcházet

Vady lití do písku tvoří odhadem 5–10 % výroby v dobře řízených slévárnách a až 20–30 % ve špatně kontrolovaných provozech. Pochopení příčin závad je zásadní pro navrhování řízení procesu, které minimalizují míru zmetkovitosti.

Pórovitost (plyn a smrštění)

Poréznost je nejčastější vadou lití do písku , objevující se jako dutiny ve ztuhlém kovu. Pórovitost plynu vzniká, když se vodík nebo pára vytvořená vlhkostí zachytí v tavenině před ztuhnutím. Smršťovací pórovitost vzniká, když se roztavený kov smršťuje při tuhnutí a není k dispozici dostatek tekutého kovu k vyplnění mezery. Prevence zahrnuje kontrolu obsahu vlhkosti písku pod 4 %, odplyňování taveniny proplachováním dusíkem nebo argonem a správné dimenzování a umístění stoupaček.

Pískové inkluze a studené uzávěry

Pískové vměstky vznikají, když je sypký písek erodovaný z povrchu formy nebo jádra unášen do odlitku turbulentním prouděním kovu. Studené uzávěry se tvoří, když se dva proudy kovu setkají ve formě a nedokážou správně splynout – obvykle způsobené kovem, který příliš vychladl, než naplnil dutinu, nebo vtokovým systémem, který špatně rozděluje tok. Správná konstrukce vtoku s řízenou rychlostí plnění (pod 0,5 m/s u vtoku pro železo), adekvátní předehřev formy pro hliník a dobře zhutněný písek, to vše snižuje tyto vady.

Horké slzy a zkreslení

Horké trhliny jsou trhliny, které se tvoří v odlitku během tuhnutí, když je tepelná kontrakce omezena formou nebo jádrem. Jsou nejběžnější v tenkých částech sousedících s tlustými a v kovech s širokým rozsahem tuhnutí, jako je hliníkový bronz. Konstrukční řešení zahrnují přidání zaoblení (minimální poloměr 3–5 mm) na přechodech sekcí, zvýšení skládacího jádra a úpravu sekvence tuhnutí pomocí chlazení nebo umístění nálitků.

Tolerance lití do písku, povrchová úprava a rozměrové schopnosti

Nastavení realistických rozměrových očekávání před tím, než se rozhodnete pro lití do písku, zabrání nákladným přestavbám. Proces má dobře stanovené limity schopností, které se liší podle typu procesu, kovu a velikosti součásti.

pro informaci odlévání obvykle dosahuje ±0,005 palce na palec a 63–125 Ra , zatímco vysokotlaké lití dosahuje ±0,002–0,005 palce na palec – obojí při podstatně vyšších nákladech na nástroje. Tolerance lití do písku jsou plně dostačující pro většinu konstrukčních dílů, pouzder a konzol, které v každém případě vyžadují opracování kritických rozhraní.

Lití do písku vs jiné procesy lití: Kdy zvolit písek

Odlévání do písku není vždy optimální volbou procesu. Pochopení toho, kde vyniká a kde zaostává ve srovnání s alternativami, zabraňuje nákladným chybám při výběru procesu.

Výhody lití do písku

• Nejnižší náklady na nástroje ze všech procesů odlévání: Jednoduchý dřevěný nebo plastový vzor pro lití do zeleného písku lze vyrobit za 500–5 000 USD. Srovnatelná forma pro tlakové lití stojí 20 000 až 200 000 $. Díky tomu je lití do písku jedinou ekonomickou možností pro prototypová množství, krátké série (méně než 500 dílů) a velmi velké díly, kde je lisování nepraktické.
• Žádné praktické omezení velikosti: Pískové lití produkuje největší kovové odlitky vyrobené jakýmkoli procesem. Největší jednotlivé pískové odlitky – masivní rámy pro hydroelektrické turbíny, lodní šrouby a rámy lisů – váží přes 100 tun a nelze je vyrobit žádnou jinou metodou.
• Kompatibilní se všemi slévatelnými slitinami: Včetně železných slitin s vysokým bodem tání (ocel, nerezová ocel, železo s vysokým obsahem chrómu), které by erodovaly nebo zničily hliníkové nebo zinkové nástroje pro tlakové lití během jediného výstřelu.
• Složitá vnitřní geometrie prostřednictvím jader: Písková jádra umožňují vnitřní průchody, dutiny a prvky, které nelze vyjmout z trvalé formy – kritické pro bloky motorů, těla ventilů a hydraulické potrubí.

Kdy zvolit jiný proces

• Velké objemové těsné tolerance tenké stěny → Tlakové lití: U hliníkových nebo zinkových dílů v množství nad 10 000–50 000 s tloušťkou stěny pod 2 mm a tolerancemi menšími než ± 0,010 palce má lití pod vysokým tlakem nižší náklady na díl i přes vyšší investice do nástrojů.
• Jemná povrchová úprava s komplexní geometrií → Investiční lití: Součásti s tenkými stěnami, jemnými detaily a požadavky na téměř čistý tvar (eliminující většinu obrábění) lépe vyhovují vytavitelným litím navzdory jeho vyšším nákladům na kus.
• Jednoduché rotační díly → Odstředivé lití: Trubky, trubky, kroužky a válcová pouzdra se vyrábějí ekonomičtěji as lepšími mechanickými vlastnostmi (díky odstředivé segregaci) odstředivým litím než litím do písku.

Odvětví a produkty, které se spoléhají na lití do písku

Odlévání do písku je hluboce zakořeněno ve výrobním dodavatelském řetězci mnoha hlavních průmyslových odvětví. Mnoho komponent, které se každý den objevují v hotových výrobcích, začalo jako odlitky do písku.

Automobilový průmysl

Automobilový průmysl je celosvětově největším spotřebitelem pískových odlitků , což představuje přibližně 35–40 % celkové slévárenské produkce podle hmotnosti. Jediný spalovací motor obsahuje desítky pískových litých součástí: blok motoru, hlavu válců, sací potrubí, výfukové potrubí, klikový hřídel (v mnoha provedeních), skříň diferenciálu, skříň převodovky, brzdové třmeny a náboje kol. Typický osobní automobil obsahuje 150–250 liber železných a hliníkových pískových odlitků.

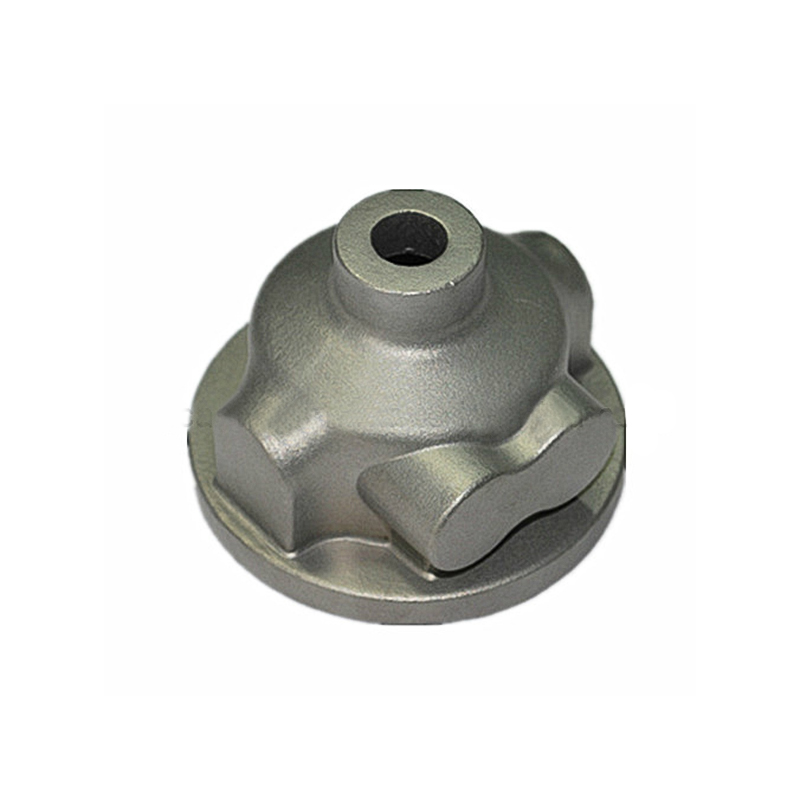

Průmyslové stroje a čerpadla

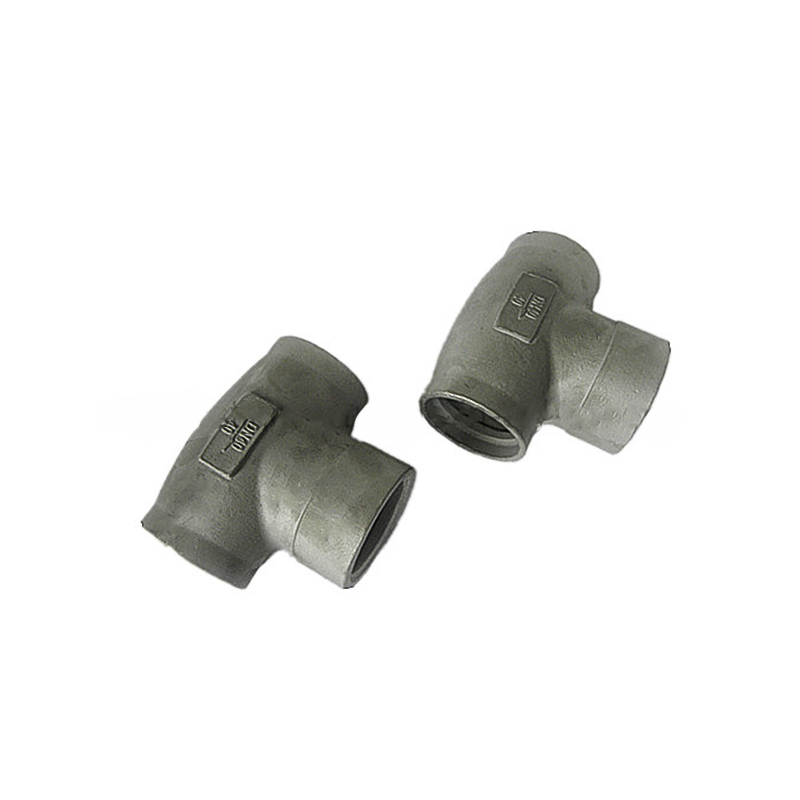

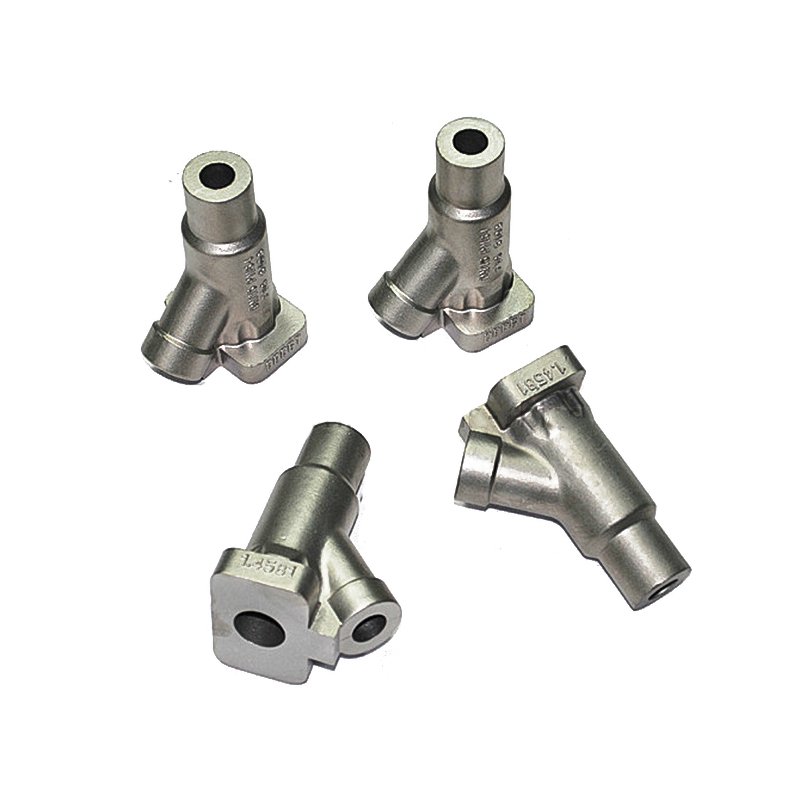

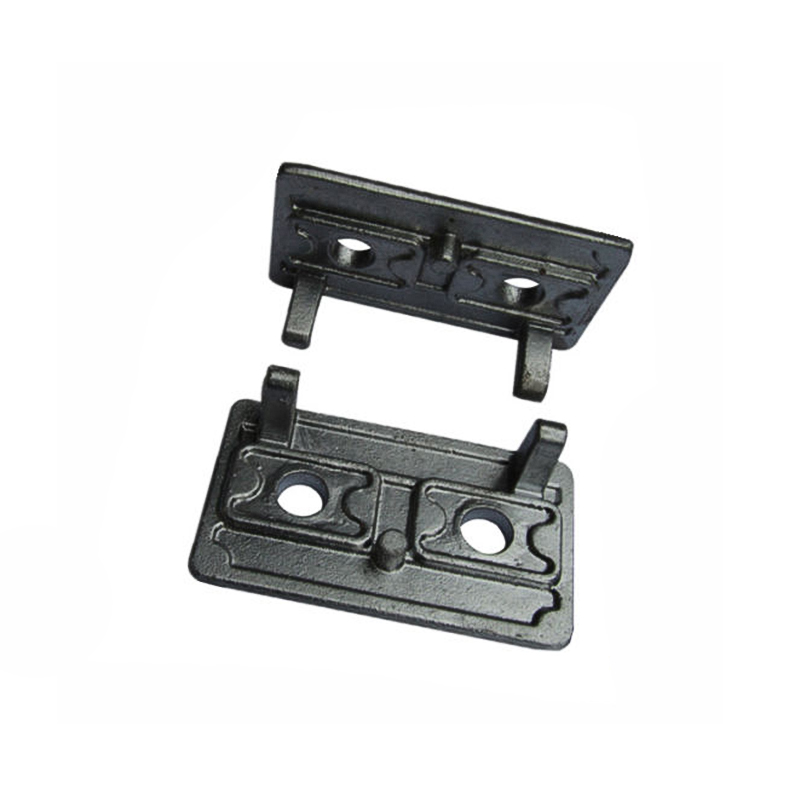

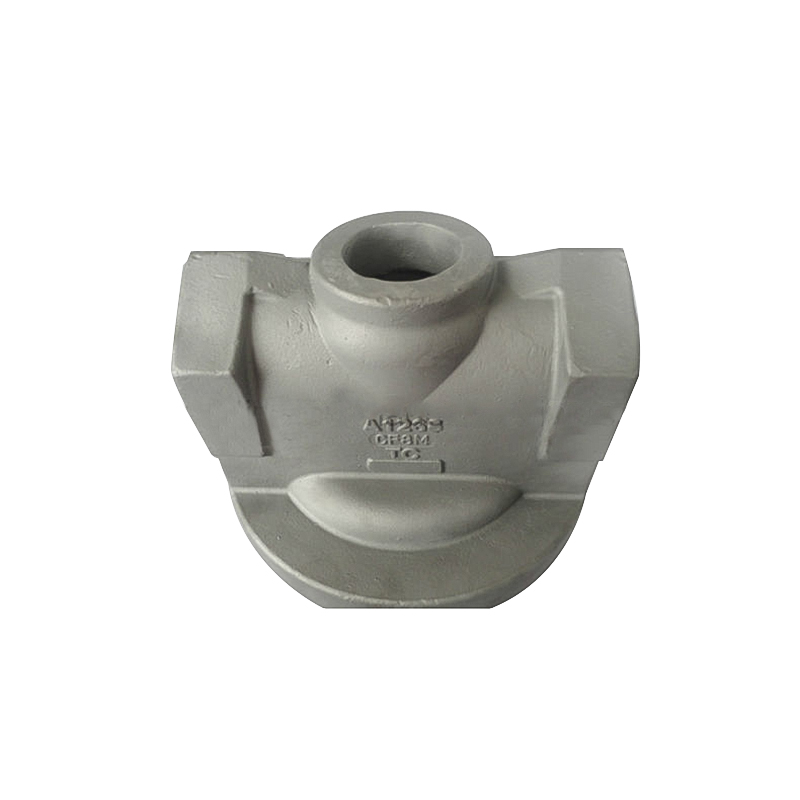

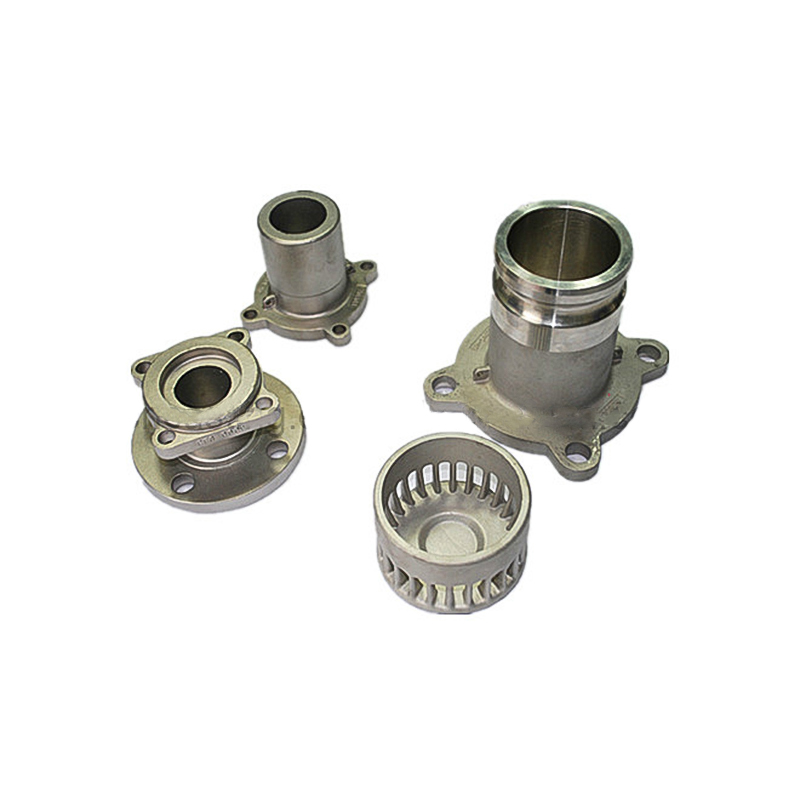

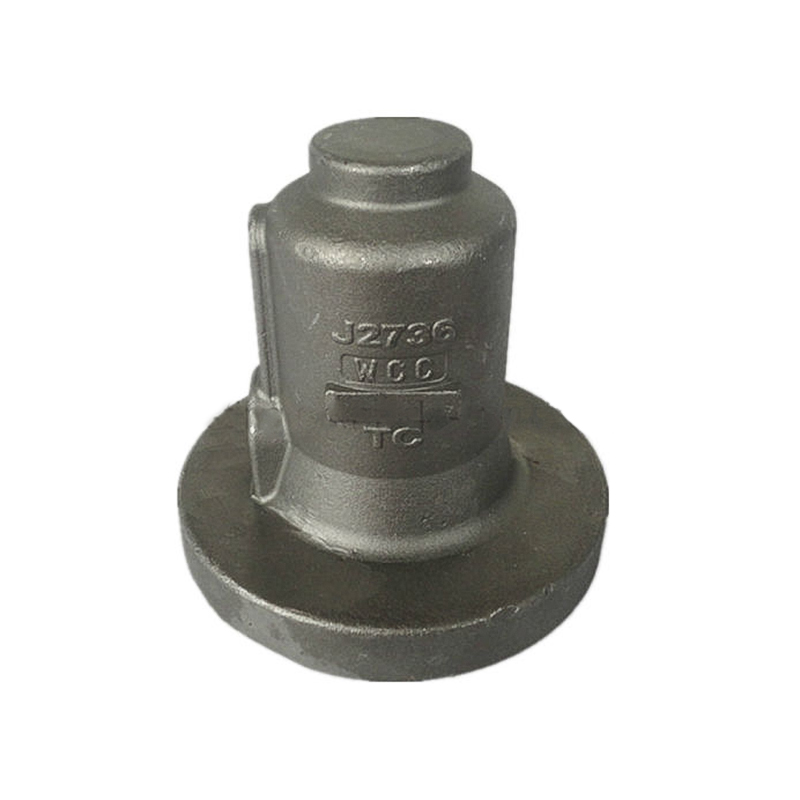

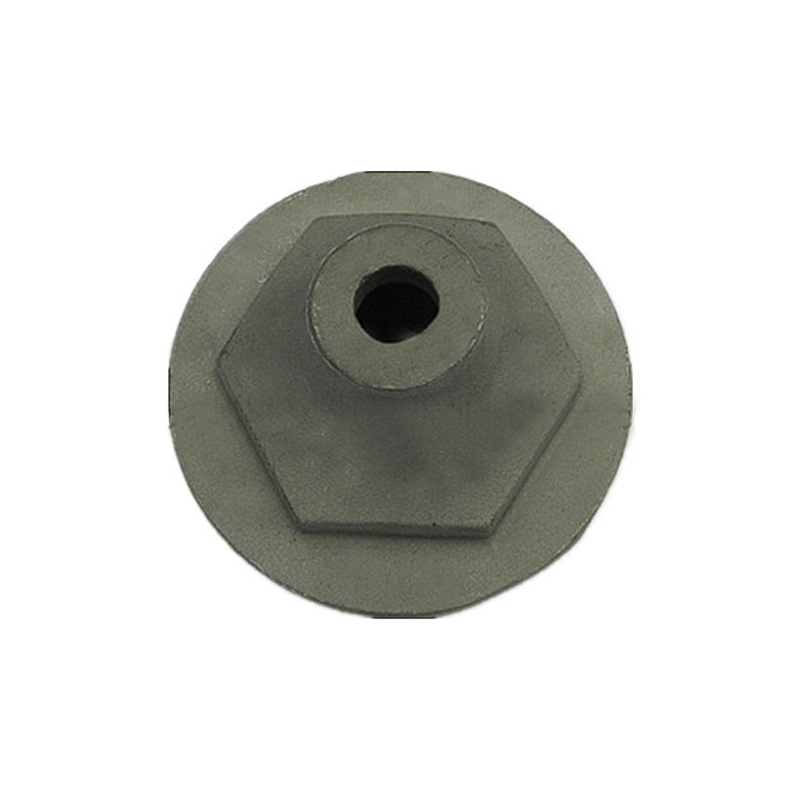

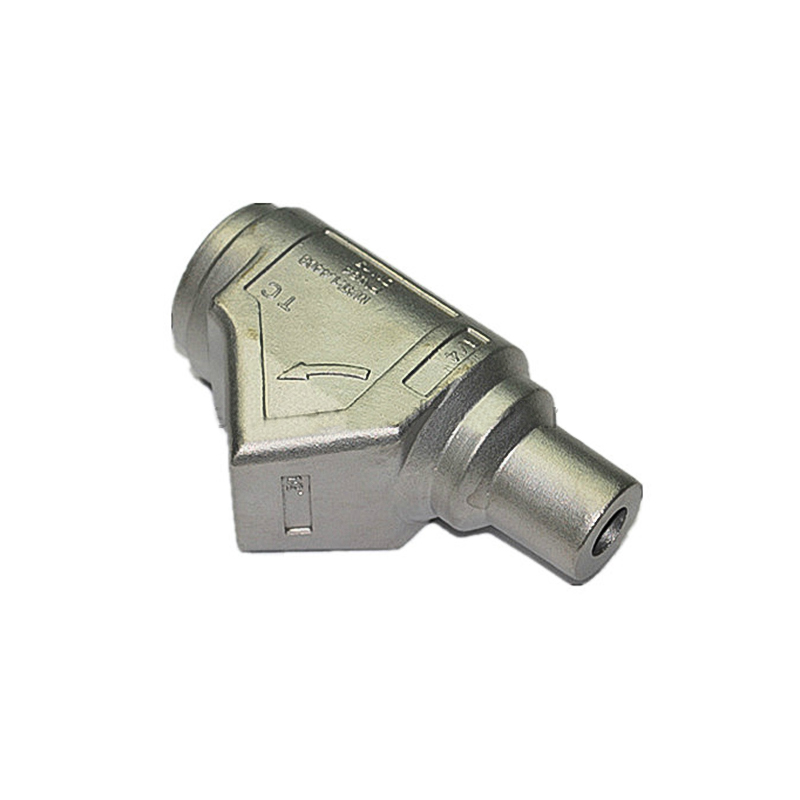

Základny obráběcích strojů, skříně čerpadel, skříně kompresorů, tělesa ventilů, oběžná kola a hydraulické rozvody jsou ve velké míře odlévány do písku z litiny, oceli a bronzu. Kombinace složité vnitřní geometrie (směry čerpadel, ventilové komory), velké velikosti a malé až střední objemy výroby činí z lití do písku optimální proces pro velkou většinu průmyslových zařízení pro manipulaci s kapalinami.

Letectví a obrana

Zatímco přesné díly pro letectví a kosmonautiku často používají vytavitelné odlévání nebo obráběné výkovky, odlévání do písku produkuje mnoho konstrukčních součástí draků letadel, skříní převodovek, konstrukcí gondol a součástí pozemního podpůrného vybavení ze slitin hliníku a hořčíku. Odlévání do písku je také primárním procesem pro velké součásti dělostřelectva, držáky pancéřování vozidel a námořní hardware, kde požadavky na velikost dílů a slitiny převyšují možnosti lití.

Stavebnictví, těžba a energetika

Čelisti drtiče, frézovací vložky, zuby rypadel, potrubní armatury, kryty průlezů a náboje větrných turbín patří mezi vysoce opotřebitelné a vysoce pevné pískové odlitky používané v těchto průmyslových odvětvích. Jeden náboj větrné turbíny – obvykle odlitý z tvárné litiny – může vážit 15–30 tun a vyžaduje rozměrovou stabilitu a vnitřní spolehlivost, kterou může v tomto měřítku spolehlivě zajistit pouze dobře navržený proces lití do písku bez vypalování.
